电解电容参数怎么判断？

    本文主要介绍的是关于电解电容的相关参数及其内阻的测量，希望通过本文能让你对电解电容有更深的认识。

    电解电容

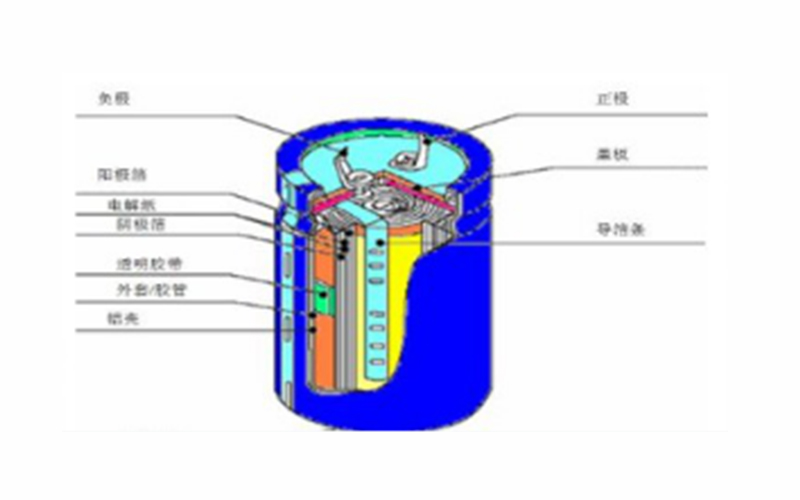

    电解电容是电容的一种，金属箔为正极（铝或钽），与正极紧贴金属的氧化膜（氧化铝或五氧化二钽）是电介质，阴极由导电材料、电解质（电解质可以是液体或固体）和其他材料共同组成，因电解质是阴极的主要部分，电解电容因此而得名。同时电解电容正负不可接错。

    电解电容的技术参数

    1.等效串联电阻ESR　　

    ESR的高低，与电容器的容量、电压、频率及温度…都有关，ESR要求越低越好。当额定电压固定时，容量愈大 ESR愈低。当容量固定时，选用高额定电压的品种可以降低 ESR。低频时ESR高，高频时ESR低，高温也会使ESR上升。等效串联电阻ESR 很多品牌可以从规格说明 书上查到。

    2. 漏电流　　

    一看就明白，就是漏电！铝电解电容都存在漏电的情况，这是物理结构所决定的。不用说，漏电流当然是越小越好。电容器容量愈高，漏电流就愈大；降低工作电压可降低漏电流。反过来选用更高耐压的品种也会有助于减小漏电流。结合上面的两个参数，相同条件下优先选取高耐压品种的确是一个简便可行的好方法；降低内阻、降低漏电流、降低损失角、增加寿命。真是好处多多，唯价格上会高一些。有个说法，既电解电容工作在远低于额定工作电压时，由于不能得到有效的足以维持电极跟电解液之间的退极化作用，会导致电解电容的极化而降低涟波电流，增大ESR，从而提早老化。但是这个说法的前提是“远低于额定工作电压”，综合一些长期的实践经验来看，选取额定工作电压标称值的2/3左右为正常工作电压，是比较合理可*的。业余情况下可以对电解电容的漏电流大体上估计一下。把相同容量的电解电容按照额定承受电压进行充电，放置一段时间后再检测电容器两端的电压下降程度。下降电压越少的漏电流就越小。

    3.标称参数　　

    就是电容器外壳上所列出的数值。　　*静电容量，用UF表示。就不多说了。　　*工作电压（working voltage）简称WV，应为标称安全值，也就是说应用电路中，不得超过此标称电压。　　*温度 常见的大多为85度、105度。高温条件下（例如纯甲类功放）要优选105度标称的。一般情况下优选高温度系数的对于改善其他参数性能也有积极的帮助。

    4.散逸因数dissipation factor（DF）　　

    有时DF值也用损失角tan表示。DF值是高还是低，与温度、容量、电压、频率……都有关系；当容量相同时，耐压愈高的DF值就愈低。频率愈高 DF值愈高，温度愈高DF值也愈高。DF 值一般不标注在电容器上或规格介绍上面。在DIY选取电容时，可优先考虑选取更高耐压的，比如工作电压为45V时，选用50V的就不很合理。尽管使用 50V的从承受电压正常工作方 面并无不妥，但从DF值方面考虑就欠缺一些。使用63V或71V耐压的会有更好的表现的。当然再高了性价比上就不合算了。

    5. 涟波电流Irac　　

    涟波电流对于石机的滤波电路来说，是一个很重要的参数。涟波电流Irac 是愈高愈好。他的高低与工作频率相关，频率越高Irac越大，频率越低Irac越小。传统的认为我们需要在低频时能够有很高的涟波电流，以求得到良好的大电流放电特性，使的低频更加结实饱满富有弹性，以及良好的控制驱动特性；实际上在高频时高的涟波电流对音色的正面帮助也很大，可以使高频有更好的延伸和减小粗糙感。

    电解电容的特性参数

    一、 标称电容量和允许偏差

    标称电容量是标志在电容器上的电容量。电容器实际电容量与标称电容量的偏差称误差，在允许的偏差范围称精度。

    精度等级与允许误差对应关系：00（01）-±1%、0（02）-±2%、Ⅰ-±5%、Ⅱ-±10%、Ⅲ-±20%、 Ⅳ-（+20%-10%）、Ⅴ-（+50%-20%）、Ⅵ-（+50%-30%）

    一般电容器常用Ⅰ、Ⅱ、Ⅲ级，电解电容器用Ⅳ、Ⅴ、Ⅵ级，根据用途选取。

    二、额定电压

    在最低环境温度和额定环境温度下可连续加在电容器的最高直流电压有效值，一般直接标注在电容器外壳上，如果工作电压超过电容器的耐压，电容器击穿，造成不可修复的永久损坏。

    三、绝缘电阻

    直流电压加在电容上，并产生漏电电流，两者之比称为绝缘电阻。当电容较小时，主要取决于电容的表面状态，容量〉0.1uf 时，主要取决于介质的性能，绝缘电阻越大越好。电容的时间常数：为恰当的评价大容量电容的绝缘情况而引入了时间常数，他等于电容的绝缘电阻与容量的乘积。

    四、损耗

    电容在电场作用下，在单位时间内因发热所消耗的能量叫做损耗。各类电容都规定了其在某频率范围内的损耗允许值，电容的损耗主要由介质损耗，电导损耗和电容所有金属部分的电阻所引起的。在直流电场的作用下，电容器的损耗以漏导损耗的形式存在，一般较小，在交变电场的作用下，电容的损耗不仅与漏导有关，而且与周期性的极化建立过程有关。

    五、频率特性

    随着频率的上升，一般电容器的电容量呈现下降的规律。

    如何测量电解电容的内阻

    1.用万用电表的欧姆档（R×10k或R×1k档，视电容器的容量而定），当两表笔分别接触容器的两根引线时，表针首先朝顺时针方向（向右）摆动，然后又慢慢地向左回归至∞位置的附近，此过程为电容器的充电过程。

    2.当表针静止时所指的电阻值就是该电容器的漏电电阻（R）。在测量中如表针距无穷大较远，表明电容器漏电严重，不能使用。有的电容器在测漏电电阻时，表针退回到无穷大位置时，又顺时针摆动，这表明电容器漏电更严重。一般要求漏电电阻R≥500k，否则不能使用。

    3.对于电容量小于5000pF的电容器，万用表不能测它的漏电阻。 二、 电容器的断路（又称开路）、击穿（又称短路）检测 检测容量为6800pF~1mF的电容器，用R×10k档，红、黑表棒分别接电容器的两根引脚，在表棒接通的瞬间，应能见到表针有一个很小的摆动过程。

    如若未看清表针的摆动，可将红、黑表棒互换一次后再测，此时表针的摆动幅度应略大一些，若在上述检测过程中表针无摆动，说明电容器已断路。

    若表针向右摆动一个很大的角度，且表针停在那里不动（即没有回归现象），说明电容器已被击穿或严重漏电。

    注意：在检测时手指不要同时碰到两支表棒，以避免人体电阻对检测结果的影响，同时，检测大电容器如电解电容器时，由于其电容量大，充电时间长，所以当测量电解电容器时，要根据电容器容量的大小，适当选择量程，电容量越小，量程R越要放小，否则就会把电容器的充电误认为击穿。

    检测容量小于6800pF的电容器时，由于容量太小，充电时间很短，充电电流很小，万用表检测时无法看到表针的偏转，所以此时只能检测电容器是否存在漏电故障，而不能判断它是否开路，即在检测这类小电容器时，表针应不偏，若偏转了一个较大角度，说明电容器漏电或击穿。关于这类小电容器是否存在开路故障，用这种方法是无法检测到的。可采用代替检查法，或用具有测量电容功能的数字万用表来测量。 三、电解电容的极性的判断

    用万用表测量电解电容器的漏电电阻，并记下这个阻值的大小，然后将红、黑表棒对调再测电容器的漏电电阻，将两次所测得的阻值对比，漏电电阻小的一次，黑表棒所接触的是负极。

    电解电容的检测方法

    1、正、负极性的判别：有极性铝电解电容器外壳上的塑料封套上，通常都标有<+(正极)或<-负极。未剪脚的电解电容器，长引脚为正极，短引脚为负极。

    2、对于标志不清的电解电容器，可以根据电解电容器反向漏电流比正向漏电流大这一特性，通过用万用表的RX10K档测量电容器两端的正、反向电阻值来判别。当表针稳定时，比较两次所测电阻值读数的大小。在阻值较大的一次测量中，黑表笔所接的是电容器的正极，红表笔接的是电容器的负极。

    3、电容量和漏电电阻的测量：电容器最好使用电感电容表或具有电容测量功能的数字万用表测量。若无此类仪表，也可用指针式万用表来估测其电容量。用万用表测量电解电容器时，应根据被测电容器的电容量选择适当的量程。通常，1uF与2.2uF的电解电容器用RX10K档，4.7-22uF的电解电容器用RX1K档，47-220uF的电解电容器用RX100档，470-4700uF的电解电容器用RX10档，大于4700uF的电解电容器用RX1档。利用万用表内部电池给电容器进行正、反向充电，通过观察万用表指针向右摆动幅度的大小，即可估测出电容器的容量。

    4、将万用表置于适当的量程。将其两表笔短接后调零。黑表笔接电解电容器的正极，红表笔接其负极时，电容器开始充电，所以万用表指针缓慢向右摆动，摆动至某一角度后（充电结束后）又会慢慢向左返回（表针通常不能返回<8的位置）。漏电较小的电解电容器，指针向左返回后所示的漏电电阻会大于500K欧。若漏电电阻值小于100K欧，则说明该电容器已漏电，不能继续使用。

    5、再将两表笔对调后返回，且反向漏电电阻应大于正向漏电电阻。若测量电解电容时表针不动或第二次测量时表针的摆动幅度不超过第一次测量时表针的摆动幅度，则说明该电容器已失效或充放电能力变差。

    6、若测量电解电容器的正、反向电阻值均接近0，则说明该电解电容器已击穿损坏。
