各类常用电容如何区分正负极？

电容是我们生活中最常用到和见到的电子元器件之一，比较重要的是，电容拥有极性和非极性之分。

有极性的电容一般是电解电容和钽电容。极性电容在电路板上的封装都会通过特定的标识来区分，所以，拿到电路板后，根据封装和电容的外形尺寸很容易区分正负极。

下面简单介绍下常见电容正负极的区分方法，如果你正准备使用电容的话，以下内容务必要了解。

1、直插电解电容区分正负极

直插电解电容的正负极可以通过引脚长度以及壳体颜色来区分，引脚长者为正；引脚短者为负；壳体有小区域的灰色部分对应的引脚为负，另一端为正。

如果有封装的话，一般会通过标记“+”表示正极；或者用涂色区域表示负极。

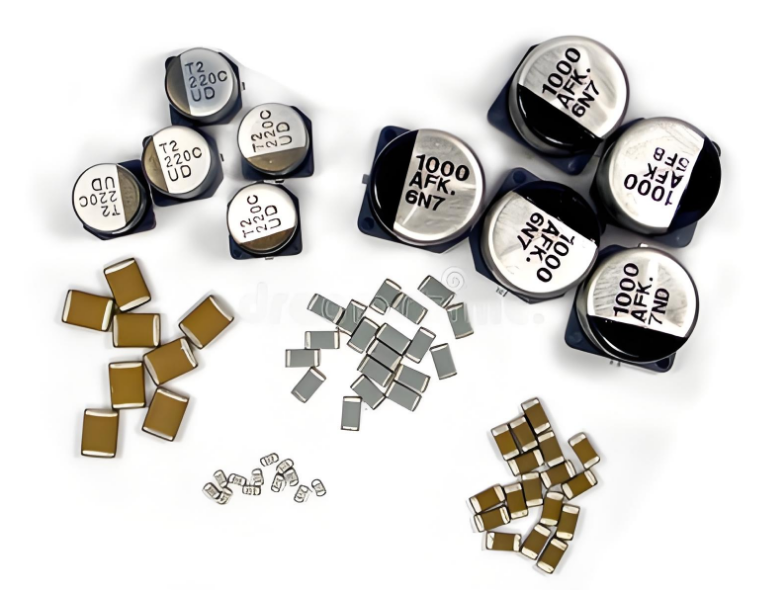

2、贴片铝电解电容区分正负极

贴片铝电解电容可以通过SMT大批量贴装，提高焊接效率，但是相对于直插类型，容量较小。从底座看，钝角部分对应的引脚为正极；直边部分对应的引脚为负极。

从电路板上来看的话，涂色部分一般为负极，另一端为正极。

3、钽电容正负极区分

贴片钽电容是通过壳体表面的横杠来区分正负极的，有横杠的一端为正极；另一端为负极。

从PCB上来看的话，区域小者为正；或者有横杠者为正；或者用“+”标识者为正。

需要注意的是，钽电容与贴片二极管的表面很类似，但是正好相反。

4、螺栓型电解电容正负极区分

使用的时候一定要区分正负极，接反了非常危险。首先我们要看白色银边上的标注，如果有一字符号就是负极，如果有＋号就是正极。如果是新的，我们可以根据引脚的长度来判断，脚长的为正极，其次看白色银边的符号，有一字符号的为负极。

5、CBB电容和交流电容

家用电器上常见的CBB电容，没有极性。使用的时候一定要注意耐压值。

6、瓷片电容、陶瓷电容、贴片电容

对于瓷片、陶瓷和贴片电容是属于无极性电容，这种电容一般没有正负极之分，容量一般较小，常用于信号源滤波，出现极性也只是暂时行为。这是属于无极性电解电容的一种，所以是没有极性的。因此使用安装过程中不需要进行正负极的识别，可随意安装。

总结

以上就是常见电容正负极的区分方法，在使用电容时，一定要弄清楚电容的正负极，如果在线路中接反了，很有可能会引发火灾或者爆炸，所以务必要注意。
