了解色环金属膜电阻型号读取原理，提升电路稳定性与性能

    金属膜电阻是迄今为止应用较为广泛的电阻，其精度高，性能稳定，结构简单轻巧。在电子行业和高精度要求下的军事航天等领域发挥不可忽视的作用。

    金属膜电阻识别

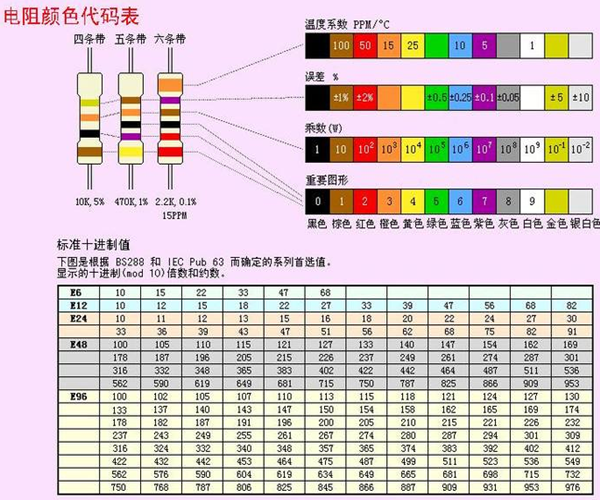

    金属膜电阻一般为五环电阻，以下是金属膜电阻的识别方法：每种颜色代表不同的数字，如下：棕1红2橙3黄4绿5蓝6紫7灰8白9黑0，金、银表示误差。

    色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：

    技巧1：先找标志误差的色环，从而排定色环顺序。最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。

    技巧2：棕色环是否是误差标志的判别。棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。

    技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×104Ω=1MΩ误差为1%，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×10^0Ω=140Ω，误差为1%。显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。电阻按材料分一般有：碳膜电阻、金属膜电阻、水泥电阻、线饶电阻等。一般的家庭电器使用碳膜电阻较多，因为它成本低廉。金属膜精密电阻精度要高些，使用在要求较高的设备上。水泥电阻和绕线电阻都是能够承受比较大功率的，线饶电阻的精度也比较高，常用在要求很高的测量仪器上。　棕1红2橙3黄4绿5蓝6紫7灰8白9黑0金、银表示误差。

    金属膜电阻各色环表示意义如下：

    第一条色环：阻值的第一位数字；

    第二条色环：阻值的第二位数字；

    第三条色环：10的幂数；

    第四条色环：误差表示。

    例如：电阻色环：棕绿红金，第一位：1;第二位：5;第三位：10的幂为2（即100）；误差为5%;即阻值为：15×100=1500欧=1.5千欧=1.5K

还有精确度更高的“五色环”电阻，用五条色环表示电阻的阻值大小，具体如下：

    第一条色环：阻值的第一位数字；

    第二条色环：阻值的第二位数字；

    第三条色环：阻值的第三位数字；

    第四条色环：阻值乘数的10的幂数；

    第五条色环：误差（常见是棕色，误差为1%）

    有些五色环电阻两头金属帽上都有色环，远离相对集中的四道色环的那道色环表示误差，是第五条色环，与之对应的另一头金属帽上的是第一道色环，读数时从它读起，之后的第二道、第三道色环是次高位、次次高位，第四道环表示10的多少次方，例如某电阻色环电阻顺序为：红（2）-黑（0）-黑（0）-黑-棕，则它表示该电阻阻值为：200×100Ω。再如棕-黑-黑-红-棕，表示该电阻阻值为：100×100Ω=10000Ω=10KΩ。可见，四色环电阻误差为5-10%，五色环常为1%，精度提高。

    金属膜电阻应用

    金属膜电阻器是膜式电阻器（Film Resistors）中的一种。它是采用高温真空镀膜技术将镍铬或类似的合金紧密附在瓷棒表面形成皮膜，经过切割调试阻值，以达到最终要求的精密阻值，然后加适当接头切割，并在其表面涂上环氧树脂密封保护而成。由于它是引线式电阻，方便手工安装及维修，用在大部分家电、通讯、仪器仪表上。

    金属膜电阻器就是以特种金属或合金作电阻材料，用真空蒸发或溅射的方法，在陶瓷或玻璃基本上形成电阻膜层的电阻器。这类电阻器一般采用真空蒸发工艺制得，即在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。刻槽和改变金属膜厚度可以控制阻值。它的耐热性、噪声电势、温度系数、电压系数等电性能比碳膜电阻器优良。金属膜电阻器的制造工艺比较灵活，不仅可以调整它的材料成分和膜层厚度，也可通过刻槽调整阻值，因而可以制成性能良好，阻值范围较宽的电阻器。

    这种电阻和碳膜电阻相比，体积小、噪声低、稳定性好，但成本较高，常常作为精密和高稳定性的电阻器而广泛应用，同时也通用于各种无线电电子设备中。
