如何在DIY电子项目中选取铝电解电容容量

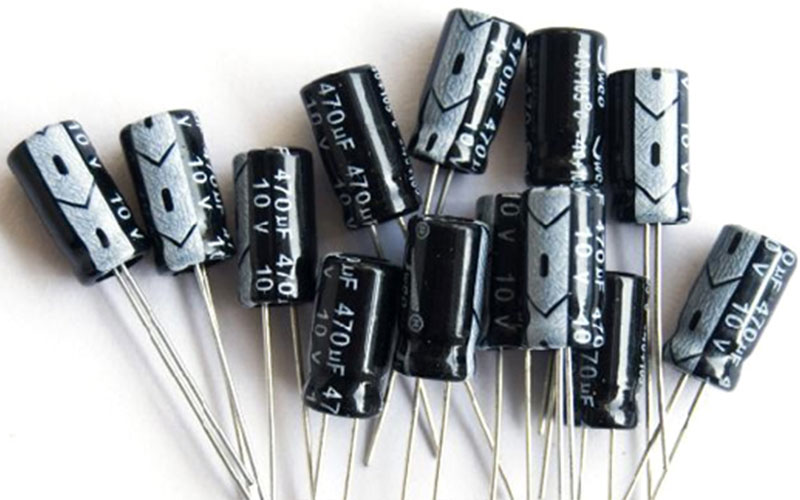

铝电解电容器在电子线路中起着重要的作用，特别是在整流滤波电路和高纹波电流的应用中。选取适当容量的铝电解电容器对电路的性能和稳定性至关重要。本文将介绍如何根据不同应用考虑电容量的选择。

一般电子线路

在一般电子线路中，选择旁路与退耦电容器的容量应考虑最低频率时旁路电容器的容抗要远低于与其并联电路的阻抗。

一般工频整流滤波电路

对于一般工频整流滤波电路，主要考虑整流滤波后的纹波电压。通常需要保证得到1V的纹波电压峰峰值。按每安［培］需要6000μF的电容量选择，尤其在5V输出的低压整流滤波电路中，这一点非常重要。选择合适的容量不仅可以保证输出的品质，还可以降低输入电压，提高整个电源的效率。

对于一般低压（12~25V）整流滤波输出，建议选择每安［培］3300~6800μF。这样可以获得1~2V峰峰值的纹波电压，在稳压电路上仅增加0.5~1V的附加电压。按稳压电路的电源电压抑制比为60dB，将在输出端产生约1mV的纹波电压。需要注意，铝电解电容器的额定纹波电流应满足要求。如果选择较小的容量，可能不能满足电流要求，产生过大的纹波电压。

对于交流220V直接整流，根据纹波电压要求，可以选择1μF/W。但是需要考虑滤波电容器在保证寿命的前提下是否能承受这样的纹波电流，因此可能需要选择3μF/W。

高纹波电流

高纹波电流的应用主要指变频器的整流滤波、直流支撑等。在这类应用中，纹波电流太大已经成为主要问题，因此选择铝电解电容器的电容量主要基于纹波电流，而不再是纹波电压。

例如，在三相380V输入的情况下，滤波电容器需要吸收3.5A/kW来自工频整流的纹波电流，同时还要吸收来自逆变器的开关纹波电流。因此，使流过滤波电容器的纹波电流达到4~5A/kW是常见的。然而，单只铝电解电容器可能不能承受这样大的纹波电流，因此需要多只电容器并联解决。

考虑到铝电解电容器的体积和成本，在选择铝电解电容器的电容量时，可以按照纹波电流在25℃或40℃时的2倍来选定所需的铝电解电容器数量。也就是说，按照2~2.5A/kW，再与千瓦数相乘就是铝电解电容器总纹波电流，再除以单体铝电解电容器的纹波电流值，就是铝电解电容器的并联数。

举例来说，一个10kW的变频器由三相380V供电，"滤波电容器"需要40~50A的纹波电流。一般的400V或450V/3300μF的铝电解电容器的常温纹波电流约为22~25A，乘以2得到44~50A，此时可以用单只400V/3300μF的铝电解电容器并联。为了降低成本，也可以选择400V/2200μF规格的铝电解电容器，其额定纹波电流为20A，如果按2.5倍的电流倍率，也可以满足要求。

如果选取的工作纹波电流太大，将可能明显缩短铝电解电容器的寿命。如果变频器的工作状态不是连续满负荷工作，而是大多数情况下处于轻载或空载状态，则流过铝电解电容器的“平均”纹波电流将大大减小，铝电解电容器将有较长的寿命。

选择适当容量的铝电解电容器对于电子电路的稳定性和性能至关重要。不同的应用需要不同容量的电容器来满足纹波电压和纹波电流的要求。合理选择铝电解电容器的容量，不仅可以保证电路稳定运行，还可以提高整个电源的效率和品质。
