如何正确选择和使用瓷片电容?实用指南来了!
2024-01-23

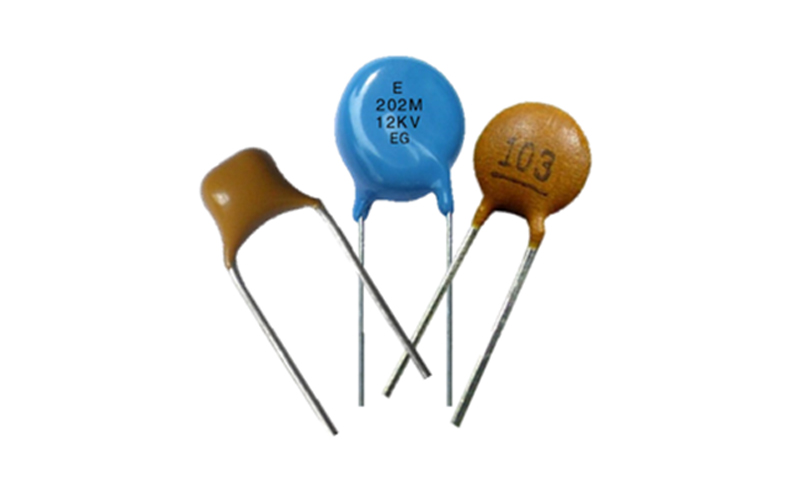

了解瓷片电容的全面知识
瓷片电容器作为电子元件中不可或缺的一员,在电路设计和应用中扮演着举足轻重的角色。随着科技的不断进步和电子产品的广泛应用,瓷片电容的发展前景十分看好。本文将详细介绍瓷片电容的功能、种类、识别方法,以及它们在不同电路中的应用,旨在为新手提供全面而深入的知识。
瓷片电容的作用
瓷片电容是一种利用陶瓷材料作为电介质的电容器。根据其电气特性,瓷片电容可以分为高频瓷介和低频瓷介两种类型。具有小的正电容温度系数的电容器经常用于高稳定性振荡回路中,充当回路电容器或垫整电容器,确保电路稳定运行。而低频瓷介电容器则适用于工作频率较低的回路中,用作旁路或隔断直流信号,适合对稳定性和损耗要求不高的场合。需要注意的是,这类电容器不适宜在脉冲电路中使用,因为它们容易受到脉冲电压的冲击而损坏。
瓷片电容的种类
按照电介质的不同,瓷片电容可以细分为三类:1类电介质(如NP0,C0G)、2类电介质(如X7R,2X1)和3类电介质(如Y5V,2F4)。其中,EIA RS-198MLCC(1类)以其微型化、高频化、超低损耗、低ESR、高稳定性、高耐压、高绝缘性、高可靠性、无极性、低容值、低成本和耐高温等特点,主要应用于高频电路中。而MLCC(2类)则以微型化、高比容、中高压、无极性、高可靠性、耐高温、低ESR和低成本等优势,广泛应用于中低频电路中作隔直、耦合、旁路和滤波等功能。
瓷片电容的识别方法
识别瓷片电容的方法与电阻类似,主要分为直标法、色标法和数标法三种方式。电容的基本单位是法拉(F),其它常用单位包括毫法(mF)、微法(μF)、纳法(nF)和皮法(pF)。换算关系如下:1法拉等于1000毫法,1毫法等于1000微法,1微法等于1000纳法,1纳法等于1000皮法。
对于容量较大的瓷片电容,其容量值通常直接标记在电容器上,例如10 μF/16V。而对于容量较小的电容器,其容量值可能用字母或数字表示。字母表示法中,例如1F代表1000 μF,1P2代表1.2PF,1nF代表1000PF。数字表示法则采用三位数字来表示电容量的数值,前两位数字表示有效数字,第三位数字表示有效数字后面零的个数,单位均为pF。
结语
通过本文的介绍,相信读者已经对瓷片电容有了更加深入的了解。无论是在选择电容器时,还是在电路设计和实际应用中,对瓷片电容的正确认识和使用都是至关重要的。随着电子技术的不断发展,瓷片电容的应用范围将越来越广泛,它们的性能也将不断提升,以满足未来高科技产品的复杂需求。希望本文能够为初学者提供有价值的参考,并激发更多对电子元件学习的兴趣。
